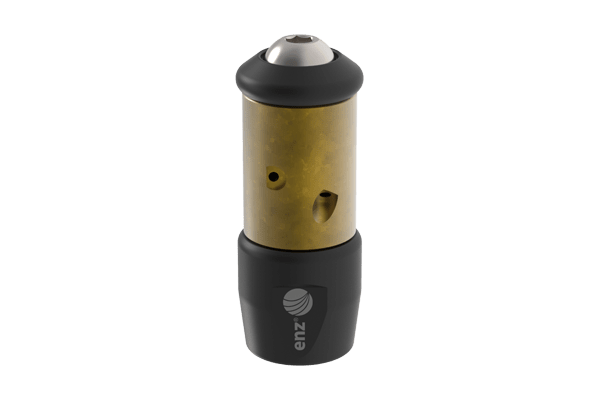

UR дюзи

Изчисляване на диаметъра на отворите: НАЛЯГАНЕ → Л / MИН → Ø НА ОТВОРА

Пример за изчисление: ако имате например помпа с дебит 200 л / мин и налягане 150 бара, дюза с 6 задни отвора и 10% загуба на налягане, можете да изчислите диаметър на отворите по следния начин:

• P = 150 bar - 10% (загуба на налягане) = 135 bar
• 200 л / мин ÷ 6 отвора = 33,3 л / мин за всеки отвор

Вижте графиката по-долу: колоната от 135 bar съответства на стойност от 34,2 литра / мин (най-близката до 33,3 л / мин), стойността се отнася за диаметъра на отвора, в този случай диаметъра на всеки отвор е 2,20 мм

Диаметър Ø mm
↳	0,5	0,6	0,7	0,8	1	1,2	1,4	1,6	1,8	2	2,2	2,4	2,6	2,8	3	3,2
Налягане Bar	Дебит на водната помпа l/min
50	1,08	1,55	2,11	2,75	4,3	6,2	8,44	11	13,9	17,2	20,8	24,8	29,1	33,7	38,7	44,1
55	1,13	1,62	2,21	2,89	4,51	6,5	8,85	11,6	14,6	18,1	21,8	26	30,5	35,4	40,6	46,2
60	1,18	1,7	2,31	3,02	4,71	6,79	9,24	12,1	15,3	18,9	22,8	27,2	31,9	37	42,4	48,3
65	1,23	1,77	2,4	3,14	4,91	7,07	9,62	12,6	15,9	19,6	23,7	28,3	33,2	38,5	44,2	50,2
70	1,27	1,83	2,5	3,26	5,09	7,33	9,98	13	16,5	20,4	24,6	29,3	34,4	39,9	45,8	52,1
75	1,32	1,9	2,58	3,37	5,27	7,59	10,33	13,5	17,1	21,1	25,5	30,4	35,6	41,3	47,4	54
80	1,36	1,96	2,67	3,48	5,44	7,84	10,67	13,9	17,6	21,8	26,3	31,4	36,8	42,7	49	55,7
85	1,4	2,02	2,75	3,59	5,61	8,08	11	14,4	18,2	22,4	27,2	32,3	37,9	44	50,5	57,5
90	1,44	2,08	2,83	3,7	5,77	8,31	11,32	14,8	18,7	23,1	27,9	33,3	39	45,3	52	59,1
95	1,48	2,14	2,91	3,8	5,93	8,54	11,63	15,2	19,2	23,7	28,7	34,2	40,1	46,5	53,4	60,7
100	1,52	2,19	2,98	3,9	6,09	8,76	11,93	15,6	19,7	24,3	29,5	35,1	41,1	47,7	54,8	62,3
105	1,56	2,25	3,06	3,99	6,24	8,98	12,22	16	20,2	24,9	30,2	35,9	42,2	48,9	56,1	63,9
110	1,6	2,3	3,13	4,09	6,38	9,19	12,51	16,3	20,7	25,5	30,9	36,8	43,2	50	57,5	65,4
115	1,63	2,35	3,2	4,18	6,53	9,4	12,79	167	21,1	26,1	31,6	37,6	44,1	51,2	58,7	66,8
120	1,67	2,4	3,27	4,27	6,67	9,6	13,07	17,1	21,6	26,7	32,3	38,4	45,1	52,3	60	68,3
125	1,7	2,45	3,33	4,36	6,8	9,8	13,34	17,4	22	27,2	32,9	39,2	46	53,3	61,2	69,7
130	1,73	2,5	3,4	4,44	6,94	9,99	13,6	17,8	22,5	27,8	33,6	40	46,9	54,4	62,5	71,1
135	1,77	2,55	3,47	4,53	7,07	10,18	13,86	18,1	22,9	28,3	34,2	40,7	47,8	55,4	63,6	72,4
140	1,8	2,59	3,53	4,61	7,2	10,37	14,11	18,4	23,3	28,8	34,9	41,5	48,7	56,5	64,8	73,7
145	1,83	2,64	3,59	4,69	7,33	10,55	14,36	18,8	23,7	29,3	35,5	42,2	49,5	57,5	66	75
150	1,86	2,68	3,65	4,77	7,45	10,73	14,61	19,1	24,2	29,8	36,1	42,9	50,4	58,4	67,1	76,3
155	1,89	2,73	3,71	4,85	7,58	10,91	14,85	19,4	24,6	30,3	36,7	43,6	51,2	59,4	68,2	77,6
160	1,92	2,77	3,77	4,93	7,7	11,09	15,09	19,7	24,9	30,8	37,3	44,3	52	60,4	69,3	78,8
165	1,95	2,81	3,83	5	7,82	11,26	15,32	20	25,3	31,3	37,8	45	52,9	61,3	70,4	80,1
170	1,98	2,86	3,89	5,08	7,94	11,43	15,55	20,3	25,7	31,7	38,4	45,7	53,6	62,2	71,4	81,3
175	2,01	2,9	3,95	5,15	8,05	11,59	15,78	20,6	26,1	32,2	39	46,4	54,4	63,1	72,5	82,4
180	2,04	2,94	4	5,23	8,17	11,76	16	20,9	26,5	32,7	39,5	47	55,2	64	73,5	83,6
185	2,07	2,98	4,06	5,3	8,28	11,92	16,23	21,2	26,8	33,1	40,1	47,7	56	64,9	74,5	84,8
190	2,1	3,02	4,11	5,37	8,39	12,08	16,44	21,5	27,2	33,6	40,6	48,3	56,7	65,8	75,5	85,9
195	2,12	3,06	4,16	5,44	8,5	12,24	16,66	21,8	27,5	34	41,1	49	57,5	66,6	76,5	87
200	2,15	3,1	4,22	5,51	8,61	12,39	16,87	22	27,9	34,4	41,7	49,6	58,2	67,5	77,5	88,1
