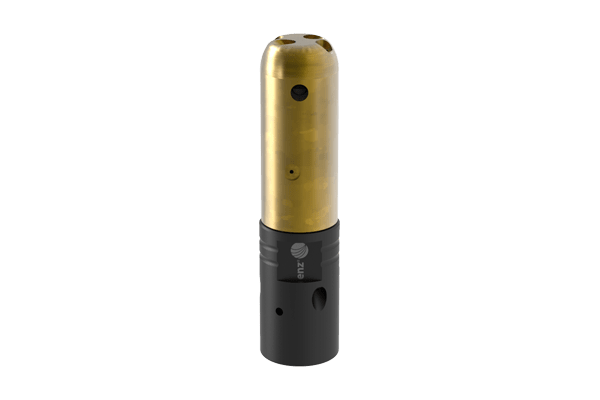

UC дюзи

Дюзата UC се предлага за максимално работно налягане 1,500бара / 22,000psi. Използва се при промишленото почистване на топлообменници или напълно запушени тръби. Насочената напред кръстосана струя реже материала като фреза. В същото време две радиални струи с ъгъл на пръскане 60°-90° отстраняват отложенията по стената на тръбата.

Фронталните пресечени струи предизвикват обратна сила и поради тази причина дюзата се монтира към гъвкав ланцет. При достатъчно дебит на помпата, между дюзата и маркуча/ланцетата, може да се монтира допълнително изтласкващ елемент. Важни характеристики, които отличават UC дюзите от конкуренцията са материала, конфигурацията на водните струи и интегрирания изтласкващ ефект.

Елементите на UC дюзите са изработени от закалена стомана и по този начин имат изключително висока устойчивост на износване. В следствие на това продължителността на експлоатация значително се увеличава.

Дюзите се предлагат в следните размери: 12мм, 18мм, 22мм и 28мм.

Приложение:

Универсално
Максимално налягане: 1000 бара или 1500 бара

Универсално
Максимално налягане: 1000 бара или 1500 бара

Производител: Enz

Кат. Nº	Връзка\|	Налягане (бар)	Размер (мм)	Странични струи	Преден отвор.	Диам. тръба (мм)	Тегло	Цена
06.009	Връзка\| 1000	Налягане (бар) 1/16 NPT	Размер (мм) 9.5 x 37	Странични струи 2 x 0.45 - 90°	Преден отвор. 2 x 0.45 - 45°	Диам. тръба (мм) 12 - 18	0.02 кг	218,83 €
06.012	Връзка\| 1000	Налягане (бар) 1/8 BSPP, 1/8 NPT	Размер (мм) 12 x 48	Странични струи 2 x 0.60 - 90°	Преден отвор. 2 x 0.80 - 90°	Диам. тръба (мм) 16 - 20	0.03 кг	185,60 €
06.018	Връзка\| 1000	Налягане (бар) 1/4 NPT	Размер (мм) 18 x 65	Странични струи 2 x 0.60 - 90°,	Преден отвор. 2 x M3 - 45°	Диам. тръба (мм) 22 – 25	0.08 кг	312,91 €
06.022	Връзка\| 1000	Налягане (бар) 3/8 NPT	Размер (мм) 22 x 72	Странични струи 2 x M4 - 90°	Преден отвор. 2 x M4 - 45°	Диам. тръба (мм) 26 – 30	0.13 кг	330,29 €
06.028	Връзка\| 1000	Налягане (бар) 3/8 NPT	Размер (мм) 28 x 83	Странични струи 2 x M4 - 90°	Преден отвор. 2 x M4 - 45°	Диам. тръба (мм) 33 – 42	0.21 кг	410,57 €
06.009T	Връзка\| 1500	Налягане (бар) M7, 1/4 UNF RH	Размер (мм) 9.5 x 39	Странични струи 2 x 0.45 - 90°	Преден отвор. 2 x 0.45 - 45°	Диам. тръба (мм) 12 - 18	0.02 кг	218,83 €
06.012T	Връзка\| 1500	Налягане (бар) 1/8 BSPP, 3/8 UNF RH	Размер (мм) 12 x 48	Странични струи 2 x 0.60 - 90°	Преден отвор. 2 x 0.80 - 45°	Диам. тръба (мм) 16 - 20	0.03 кг	203,49 €
06.018T	Връзка\| 1500	Налягане (бар) 1/4 BSPP, 9/16 UNF RH	Размер (мм) 18 x 65	Странични струи 2 x 0.60 - 90°,	Преден отвор. 2 x M3 - 45°	Диам. тръба (мм) 22 – 25	0.08 кг	312,91 €
05.022T	Връзка\| 1500	Налягане (бар) 1/4 BSPP, 9/16 UNF RH	Размер (мм) 22 x 72	Странични струи 2 x M4 - 90°	Преден отвор. 2 x M4 - 45°	Диам. тръба (мм) 26 – 30	0.13 кг	330,29 €
05.028T	Връзка\| 1500	Налягане (бар) 1/4 BSPP, 9/16 UNF RH	Размер (мм) 28 x 83	Странични струи 2 x M4 - 90°	Преден отвор. 2 x M4 - 45°	Диам. тръба (мм) 33 – 42	0.21 кг	410,57 €

Обща цена с ДДС:	0,00 €

Изчисляване на диаметъра на отворите: НАЛЯГАНЕ → Л / MИН → Ø НА ОТВОРА

Пример за изчисление: ако имате например помпа с дебит 200 л / мин и налягане 150 бара, дюза с 6 задни отвора и 10% загуба на налягане, можете да изчислите диаметър на отворите по следния начин:

P = 150 bar - 10% (загуба на налягане) = 135 bar
200 л / мин ÷ 6 отвора = 33,3 л / мин за всеки отвор

Вижте графиката по-долу: колоната от 135 bar съответства на стойност от 34,2 литра / мин (най-близката до 33,3 л / мин), стойността се отнася за диаметъра на отвора, в този случай диаметъра на всеки отвор е 2,20 мм

Диаметър Ø mm
↳	0,5	0,6	0,7	0,8	1	1,2	1,4	1,6	1,8	2	2,2	2,4	2,6	2,8	3	3,2
Налягане Bar	Дебит на водната помпа l/min
50	1,08	1,55	2,11	2,75	4,3	6,2	8,44	11	13,9	17,2	20,8	24,8	29,1	33,7	38,7	44,1
55	1,13	1,62	2,21	2,89	4,51	6,5	8,85	11,6	14,6	18,1	21,8	26	30,5	35,4	40,6	46,2
60	1,18	1,7	2,31	3,02	4,71	6,79	9,24	12,1	15,3	18,9	22,8	27,2	31,9	37	42,4	48,3
65	1,23	1,77	2,4	3,14	4,91	7,07	9,62	12,6	15,9	19,6	23,7	28,3	33,2	38,5	44,2	50,2
70	1,27	1,83	2,5	3,26	5,09	7,33	9,98	13	16,5	20,4	24,6	29,3	34,4	39,9	45,8	52,1
75	1,32	1,9	2,58	3,37	5,27	7,59	10,33	13,5	17,1	21,1	25,5	30,4	35,6	41,3	47,4	54
80	1,36	1,96	2,67	3,48	5,44	7,84	10,67	13,9	17,6	21,8	26,3	31,4	36,8	42,7	49	55,7
85	1,4	2,02	2,75	3,59	5,61	8,08	11	14,4	18,2	22,4	27,2	32,3	37,9	44	50,5	57,5
90	1,44	2,08	2,83	3,7	5,77	8,31	11,32	14,8	18,7	23,1	27,9	33,3	39	45,3	52	59,1
95	1,48	2,14	2,91	3,8	5,93	8,54	11,63	15,2	19,2	23,7	28,7	34,2	40,1	46,5	53,4	60,7
100	1,52	2,19	2,98	3,9	6,09	8,76	11,93	15,6	19,7	24,3	29,5	35,1	41,1	47,7	54,8	62,3
105	1,56	2,25	3,06	3,99	6,24	8,98	12,22	16	20,2	24,9	30,2	35,9	42,2	48,9	56,1	63,9
110	1,6	2,3	3,13	4,09	6,38	9,19	12,51	16,3	20,7	25,5	30,9	36,8	43,2	50	57,5	65,4
115	1,63	2,35	3,2	4,18	6,53	9,4	12,79	167	21,1	26,1	31,6	37,6	44,1	51,2	58,7	66,8
120	1,67	2,4	3,27	4,27	6,67	9,6	13,07	17,1	21,6	26,7	32,3	38,4	45,1	52,3	60	68,3
125	1,7	2,45	3,33	4,36	6,8	9,8	13,34	17,4	22	27,2	32,9	39,2	46	53,3	61,2	69,7
130	1,73	2,5	3,4	4,44	6,94	9,99	13,6	17,8	22,5	27,8	33,6	40	46,9	54,4	62,5	71,1
135	1,77	2,55	3,47	4,53	7,07	10,18	13,86	18,1	22,9	28,3	34,2	40,7	47,8	55,4	63,6	72,4
140	1,8	2,59	3,53	4,61	7,2	10,37	14,11	18,4	23,3	28,8	34,9	41,5	48,7	56,5	64,8	73,7
145	1,83	2,64	3,59	4,69	7,33	10,55	14,36	18,8	23,7	29,3	35,5	42,2	49,5	57,5	66	75
150	1,86	2,68	3,65	4,77	7,45	10,73	14,61	19,1	24,2	29,8	36,1	42,9	50,4	58,4	67,1	76,3
155	1,89	2,73	3,71	4,85	7,58	10,91	14,85	19,4	24,6	30,3	36,7	43,6	51,2	59,4	68,2	77,6
160	1,92	2,77	3,77	4,93	7,7	11,09	15,09	19,7	24,9	30,8	37,3	44,3	52	60,4	69,3	78,8
165	1,95	2,81	3,83	5	7,82	11,26	15,32	20	25,3	31,3	37,8	45	52,9	61,3	70,4	80,1
170	1,98	2,86	3,89	5,08	7,94	11,43	15,55	20,3	25,7	31,7	38,4	45,7	53,6	62,2	71,4	81,3
175	2,01	2,9	3,95	5,15	8,05	11,59	15,78	20,6	26,1	32,2	39	46,4	54,4	63,1	72,5	82,4
180	2,04	2,94	4	5,23	8,17	11,76	16	20,9	26,5	32,7	39,5	47	55,2	64	73,5	83,6
185	2,07	2,98	4,06	5,3	8,28	11,92	16,23	21,2	26,8	33,1	40,1	47,7	56	64,9	74,5	84,8
190	2,1	3,02	4,11	5,37	8,39	12,08	16,44	21,5	27,2	33,6	40,6	48,3	56,7	65,8	75,5	85,9
195	2,12	3,06	4,16	5,44	8,5	12,24	16,66	21,8	27,5	34	41,1	49	57,5	66,6	76,5	87
200	2,15	3,1	4,22	5,51	8,61	12,39	16,87	22	27,9	34,4	41,7	49,6	58,2	67,5	77,5	88,1
